有一种测量手压力大小的电子称，其原理如图甲所示，它主要由手压板、杠杆OAB，压力传感器R（电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A（实质是电流表）构成，其中OA：OB=1：2，且已知压力传感器R的电阻与它所受的压力F的关系如图乙所示。电源电压为6V且保持不变。手压板和杠杆的质量不计。求：

（1）若某同学对手压板的压力为400N时，压力传感器上受的压力多大？此时电流表的示数多大？
（2）若压力传感器R表面能承受的最大压强为4×10⁶Pa，压力杆与压力传感器之间的接触面积是3cm²，则压力传感器R表面能承受最大压力为多大？
（3）该电子称的测量范围是多少？

答案

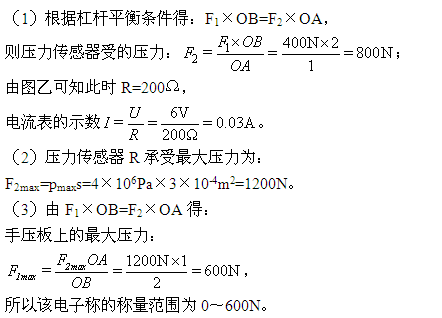

（1）800N，0.03A；（2）1200N；（3）0～600N
