综合题压轴训练（一）

满分100分答题时间30分钟

已经有367位用户完成了练习

填空题(本大题共小题，共分)

1.(本小题10分) 2014年4月14日，为寻找失联的MH370航班，启用了“蓝鳍金枪鱼-21”（简称“金枪鱼”）自主水下航行器进行深海搜寻。其外形与潜艇相似（如图甲所示），相关标准参数为：体积1m³、质量750kg，最大潜水深度4500m，最大航速7.4km/h（不考虑海水密度变化，密度ρ取1.0×10³kg/m³，g取10N/kg）。 （1）假设“金枪鱼”上有面积为20cm²的探测窗口，当它由海水中2000m处下潜至最大潜水深度处，则该探测窗口承受海水的压力增加了____N。

2.(本小题10分) （接上题）（2）“金枪鱼”搜寻任务完成后，变为自重时恰能静止漂浮在海面上，此时露出海面体积为____m³。

3.(本小题10分) （接上题）（3）若上述漂浮在海面的“金枪鱼”，由起重装置将其匀速竖直吊离海面。起重装置拉力的功率随时间变化的图象如图乙所示，图中P₃=3P₁。则t₁时刻起重装置对“金枪鱼”的拉力（不考虑水的阻力）为____N。

4.(本小题10分) 当前城镇化建设进程中，在一些场馆和楼房建设工地上，常见一种“塔吊”的起重设备，其主要组成为电动机和机械两部分，如图所示。假设某“塔吊”配置的电动机铭牌上标有：额定电压380V，额定功率38kW，线圈电阻0.5Ω。在一次起吊中，该“塔吊”电动机正常工作25s，把质量为3t的重物吊起22m（g取10N/kg）。求： （1）电动机吊起重物的过程中消耗的电能为____J。

5.(本小题7分) （接上题）（2）电动机正常工作过程中线圈产生的热量为____J。

6.(本小题10分) （接上题）（3）该次起吊过程中“塔吊”机械部分的机械效率为____%。

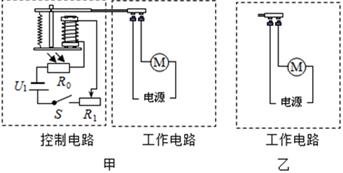

7.(本小题18分) 王斌学了电磁继电器的知识以后，突发奇想：自己能不能制作一个像麦当劳那样的烘手器呢？他开始设计了一个电路，如图甲所示，R₀为光敏电阻，为用电动机做成的简易吹风机，试用以后，觉得干手的速度还有点慢，于是他又想，如果在不影响电动机正常工作的情况下加一个“220V，1000W”的电热丝，那效果也许会更好，请回答以下问题： （1）所加电热丝的电阻是____Ω。 （2）若在图乙中接入电热丝，则电阻丝应该与电动机____（选填“串联”或“并联）。 （3）若电热丝消耗的能量，用来给水加热并被水全部吸收，那么它正常工作7min能使 ____kg初温为10℃的水温度升高到30℃。

8.(本小题25分) 如图的实验中学物理课外活动小组自制的电热暖手器的电路原理图。 电源电压恒为8V，S为间单刀三掷开关，发热体的电阻分别是R₁=2Ω，R₂=1Ω，R₃=5Ω。问： （1）该电热暖手器工作时的最小电流是____A，此时开关位于____（选填“1”、“2”或“3”）位置。 （2）该电热暖手器消耗的最大电功率是____W，此时开关位于____（选填“1”、“2”或“3”）位置。 （3）当开关调至“2”位置时，R₂在1min内最多可以产生____J的热量。（结果保留一位小数）
