如图所示的电路中，电源电压保持6V不变，电阻R₁=10Ω，R₂=20Ω，闭合开关S，则R₁消耗的电功率为____W；若通电30s，电阻R₂产生的热量为____J。

如图将两个阻值分别为R₁＝10Ω与R₂＝5Ω的电阻串联起来，接到6V的电源上，则该电路的总电阻为____Ω；电流为____A；R₂消耗的电功率为____W。

R₁=4Ω，R₂=8Ω，接在电源上时，电压表的示数为2V，求电路消耗的总电功率是____W。

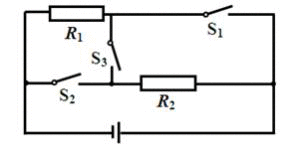

生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。已知R₁=10Ω、R₂=30Ω，求：

（1）S₁、S₂断开，S₃闭合时，电路中的电流是____A；
（2）S₁断开，S₂、S₃闭合时，通电5min电路消耗的电能是____J；
（3）该电路的最大功率是____W；
（4）该最小功率分别是____W。

某同学把标有“8V16W”的灯泡L₁和“12V36W”的灯泡L₂串联在电路中，闭合开关后，其中一只灯泡能正常发光，另一只没有达到额定电压。由此可知电源电压为____V，此时L₁的实际功率____L₂的实际功率（选填“大于”、“等于”或“小于”）。

如图所示，开光闭合时，电流表示数为0.9A，电压表示数为4.5V，则导体电阻为____Ω。电阻10min消耗的电功为____J。

如图所示是电阻甲和乙的U—I图象．若将甲、乙串联在某一电路中，当电流为0.1A时，电源电压为____V；若将甲、乙并联在电源电压为1.5V电路中，电路消耗的总功率为____W。
