（2011•葫芦岛）额定电压为3.8V的小灯泡L与滑动变阻器R串联后接在电源上（如图所示）．闭合开关S后，当滑片P在a端时，灯泡消耗的功率P₀=1.6W；当滑片P在中点时，滑动变阻器消耗的功率为P₁；当滑片P在b端时，滑动变阻器消耗的功率为P₂，电流表的示数I=0.1安 ；已知P₁：P₂=32：25，灯丝电阻不随温度变化．则下列结果正确的是（）

如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R₀的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）

（2010•柳州）如图所示，电源电压为6V，一只标有“3V 3W”的小灯泡与一个最大阻值为9Ω的滑动变阻器串联，在保证电路安全工作的前提下，电路消耗的最大功率和滑动变阻器两端的最大电压分别为（）

如图所示，小灯泡规格为“6V 3．6W”(灯丝电阻不变)，闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0．6A；当滑片P移至b端时，电压表示数为4V，则()

小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是()

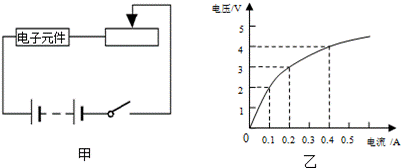

如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安--0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）

如图是“测量小灯泡的电功率”实验的电路图，连接完电路后，闭合开关，发现灯L不亮、电压表示数接近电源电压、电流表的指针几乎没有偏转，电路出现故障的原因可能是（）

（2011绵阳）如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（）

在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（）

在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）
